一、產品介紹：

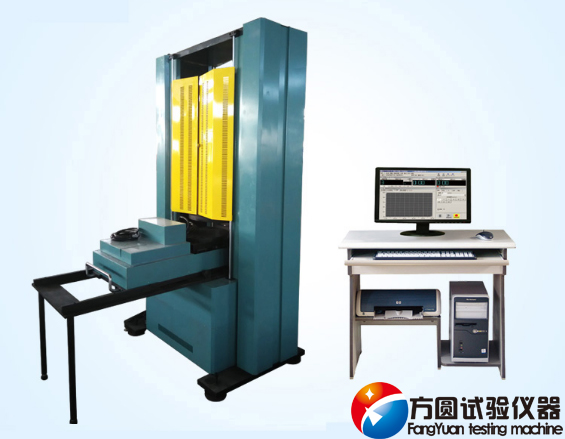

微機控制機車彈簧試驗機是面向機車彈簧制造企業研制的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，還能對具有橫向力的彈簧進行軸向剛度、橫向剛度、偏移方向、偏移角度的測試和確認。
該機由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。
二、符合國家標準：
1 EN10089 《淬火和回火熱軋彈簧鋼-交貨技術條件》
2 GB/T 224-2008 《鋼的脫碳層深度測定法》
3 TB 1758-86 《機車車輛彈簧噴丸技術條件》
4 TB/T 2211-2018 《機車車輛懸掛裝置鋼制螺旋彈簧》
5 GB/T 4025-2003 《人-機界面標志標識的基本和安全規則 指示器和操作器的編碼規則》
6 GB/T 13423-1992 《工業控制用軟件評定準則》
7 GB/T 14394-1993 《計算機軟件可靠性和可維護性》
8 GB/T 4025-2003 《人機界面標志標識》
9 JB/T 7796-2005 《彈簧拉壓試驗機》
10 EN13298-2003 《鐵路應用-懸掛裝置部件-鋼質螺旋彈簧》
11 國家安全標準化一級的規定及國家相關環境質量、安全、消防標準
12 以上未提及的方面（包括安全、環保及其它）必須執行國家現行有效的標準。
三、技術參數：
|
序號 |
檢 驗 項 目 |
技 術 要 求 |
||
|
1 |
最大試驗力 |
軸向 |
橫向 |
|
|
200kN |
40kN |
|||
|
2 |
試驗力有效測量范圍 |
1%-100% |
||
|
3 |
試驗力最小讀數值 |
軸向 |
橫向 |
|
|
0.01kN |
0.01kN |
|||
|
4 |
位移最小分辨率 |
0.01mm |
||
|
5 |
試驗力示值相對誤差 |
精確測量范圍內≤±1.0% |
||
|
6 |
試驗機精度等級 |
1級 |
||
|
7 |
位移示值精度 |
±（50+0.15L）μm,注：L為測定的任意位置距離。單位：（mm） |
||
|
8 |
試驗機有效試驗行程 |
軸向 |
橫向 |
|
|
800mm |
X向 ±60mm |
Y向 ±60mm |
||
|
9 |
軸向上、下壓盤平行度誤差 |
≤0.2mm |
||
|
10 |
軸向上、下壓盤偏移量誤差 |
≤1.0mm |
||
|
11 |
軸向加載速度 |
0.005mm/min～200 mm/min（無級調速） |
||
|
12 |
橫向加載速度 |
0.02mm/min～200 mm/min （無級調速） |
||
|
13 |
速度精度 |
速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內； |
||
|
14 |
軸向壓盤直徑 |
∮500mm |
||
|
15 |
測試彈簧外徑 |
∮100-∮500mm |
||
|
16 |
測試彈簧內徑 |
∮50-∮400mm |
||
|
17 |
主機工作臺左右跨度尺寸 |
700mm |
||
|
18 |
主機工作臺前后寬度尺寸 |
380mm |
||
|
19 |
機器總功率 |
5kW |
||
|
20 |
電源電壓（三相四線，須可靠接地） |
380VAC |
||
