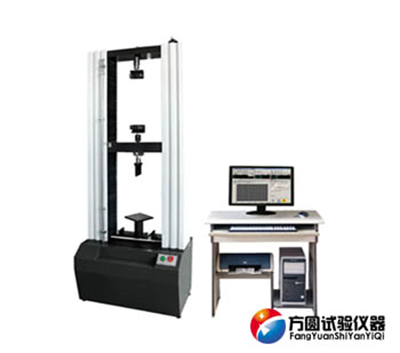

　　WDW系列微機控制保溫材料試驗機主要有WDW-5 、WDW-10、 WDW-20、 WDW-50、WDW-100五種型號，該機是新型雙空間材料試驗機。該試驗機是專門針對復合砂漿保溫系統、聚苯板薄抹灰外墻保溫系統、硬質聚氨脂發泡復合板外墻保溫系統及其它外墻保溫系統及屋面保溫材料進行各種理化性能試驗測試研制的。系統采用微機閉環控制，具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較的精度和靈敏度。該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。外墻保溫材料試驗機可針對砂漿,膠粉,保溫板,網格布等保溫系統做膠黏強度拉伸,壓縮,拉伸,抗折性能試驗測試。

二、試驗機執行標準：

　　JC/T992-2006《墻體保溫用膨脹聚乙烯板膠粘劑》

　　JC/T993-2006《外墻外保溫用膨脹聚乙烯板抹面膠漿》

　　JC/T547-2005《陶瓷地磚膠粘劑》

　　JC149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》

　　JC890-2001《蒸壓加氣混凝土用砌筑砂漿與抹面砂漿》

　　JC/T907-2002《混凝土界面處理劑》

　　JG158-2004 《膠粉聚苯顆粒外墻外保溫系統》

　　DBJ01-38-2002《外墻外保溫施工技術規程聚合物水泥砂漿膠粘劑》

　　DBJ/T01-50-2002《外墻外保溫施工技術規程柔性耐水膩子》

三、主要技術指標：

　　試驗機型號： WDW-5 WDW-10 WDW-20 WDW-50 WDW-100

　　最大試驗力（KN）： 5 10 20 50 100

　　1. 試驗力測量范圍：0.4%-100%FS

　　2. 試驗力分檔：可選擇分檔或全程不分檔

　　3. 試驗力測量精度：優于示值的±0.5%；

　　4. 位移分辨率：0.001mm；

　　5. 位移測量準確度：±1%；

　　6. 變形測量范圍：0.2～100％FS；

　　7. 變形示值相對誤差：±0.50%以內；

　　8. 變形分辨力：1/300000FS；

　　9. 力控速率調節范圍：0.005～5％FS/S；

　　10. 力控速率相對誤差：±1%設定值以內；

　　11. 變形速率調節范圍：0.02～5％FS/S；

　　12. 變形控制速率相對誤差：速率＜0.05％FS時，為±2%設定值以內；速率≥0.05％FS時，為±0.5%設定值以內；

　　13. 橫梁速度測量范圍：0.05～500mm/min；

　　14. 橫梁速度相對誤差：速率＜0.01 mm/min時，設定值的±1.0%以內；速率≥0.01 mm/min時，設定值的±0.2%以內；

　　15. 恒力、恒變形、恒位移控制范圍：0.5％～100％FS；

　　16. 恒力、恒變形、恒位移控制精度：設定值≥10％FS時, 設定值的±0.1%以內；設定值＜10％FS時, 設定值的±1%以內；

　　17. 拉伸行程：0～600mm；

　　18. 壓縮行程：0～600mm；

　　19. 橫梁最大行程：700mm；

　　20. 試驗寬度：400mm

　　21. 供電電源：220V，50Hz； 0.75kW；

　　22. 主機尺寸：1010×650×1900mm；

　　23. 主機重量：500Kg；

四、結構及原理：

　　主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性臺式框架結構，交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載（移動橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗; 移動橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。測力傳感器安裝在移動橫梁的下部，用于測量試驗力的大?。唤涣魉欧姍C內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，WDW系列微機控制保溫材料試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機（PC機或液晶單片機）控制試驗過程，并實現數據處理及輸出。

五、工作條件：

　　1. 室溫10―35℃。

　　2. 相對濕度≤80%。

　　3. 周圍無振動，無腐蝕性介質，無強磁場干擾。

　　4. 電源電壓波動不超過額定電壓的10%。

　　5. 在穩固的基礎上水平安裝，水平度為0.2/1000。

六、試驗項目：

　　WDW系列微機控制保溫材料試驗機用于保溫系統的試驗項目

　　膨脹聚苯乙烯板抹面膠漿：拉伸粘結強度；落球沖擊試驗

　　膨脹聚苯乙烯板膠粘劑（與水泥砂漿）：拉伸粘結強度

　　膨脹聚苯乙烯板膠粘劑（與聚苯板）：拉伸粘結強度

　　蒸壓加氣混凝土用砌筑砂漿與抹面砂漿：水泥砂漿抗壓強度；石膏砂漿抗壓抗折按JC/T517；剪切粘結強度
