濟南方圓生產的WDS液晶顯示電線電纜拉力試驗機（單臂式）廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司，24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

一、用途概述：

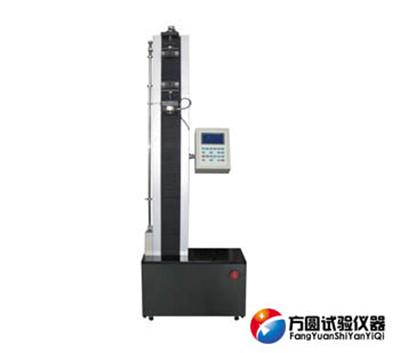

　　WDS單臂式液晶顯示電線電纜拉力試驗機主要型號有WDS-01 WDS-02 WDS-05 WDS-1 WDS-1 WDS-2 WDS-5 ，該機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及等院校、科研機構、技術監督、質檢站所等部門。可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

二、方案項目操作指南：

　　1.主機結構

　　該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有剛度、效率、傳動穩定等優點。

　　2.綜合性測試平臺

　　微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

　　3.試驗力測量

　　負荷測量選用精度輪輻式負荷傳感器，配以性能的測量放大系統，保證了試驗力的分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

　　4.位移測量

　　采用2000P/R精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統

　　采用全數字伺服控制器，控制性能的伺服電機驅動同步齒形帶，帶動兩對精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率、噪音低、傳動平穩的特點。

　　5.變形測量系統

　　可根據試驗標準的要求來選配大變形測量系統。

　　6.保護裝置

　　根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。具有過載、過流、漏電等保護功能。

三、WDS液晶顯示電線電纜拉力試驗機技術參數：
